McLaren Lança Prototipo de Asa Traseira Pivotante na Fórmula 1
Após deixar de lado seu projeto na Áustria para refinar o conceito, a McLaren finalmente apresentou sua versão da asa traseira pivotante da Fórmula 1. Trata-se de um protótipo experimental, destinado principalmente à coleta de dados, com a versão final prevista para ser lançada na segunda metade da temporada. Contudo, a ideia da McLaren para a asa pivotante é significativamente mais complexa do que pode parecer à primeira vista.
Comparação com Outras Equipes
Curiosamente, enquanto a asa pivotante da Ferrari e a versão da Red Bull não compartilham praticamente nada em comum — seja na direção de rotação ou na forma como o movimento é realizado —, a solução da McLaren parece incorporar certos princípios de ambas, diferenciando-se através de suas escolhas de engenharia altamente refinadas e sofisticadas.
Os engenheiros da equipe baseada em Woking decidiram não integrar o atuador na extremidade da asa, como fez a Ferrari com sua chamada asa "Macarena". Em vez disso, eles optaram por manter um atuador montado centralmente que, por meio de um engenhoso mecanismo de três elos, permite que ambas as abas girem para a posição de implantação.
Mecanismo de Abertura
Essencialmente, a asa gira para trás enquanto se abre, semelhante ao design do Red Bull RB22. No entanto, os engenheiros da McLaren fizeram uma escolha particularmente interessante: eles não levantam a borda externa da asa quando ela se abre. Essa decisão ajuda a reduzir a turbulência gerada quando os cantos externos ficam expostos, ao contrário da solução da Red Bull, que utiliza um complexo sistema de pivôs laterais que também giram durante a implantação.
Na McLaren, os pontos de pivô laterais são mais convencionais. Dois elementos de pivô móveis estão posicionados nas extremidades da aba superior, permitindo que os elementos móveis da asa girem enquanto seguem o movimento do atuador hidráulico. Esse design mantém as pontas da asa muito próximas às extremidades, limitando a formação de turbulências que normalmente aumentariam quando as seções externas da asa são expostas.
Design do Atuador Central
Ainda mais interessante é o design do atuador central da McLaren. Enquanto a Red Bull utiliza uma estrutura metálica robusta que abriga o atuador e se conecta diretamente ao pivô rotativo que levanta a asa, os engenheiros da McLaren adotaram uma abordagem completamente diferente: três elos interconectados unidos por pinos de pivô que permitem que se inclinem e girem livremente. Esta é uma solução sofisticada que realiza o movimento desejado através de uma arranjo cinemático muito mais intrincado.

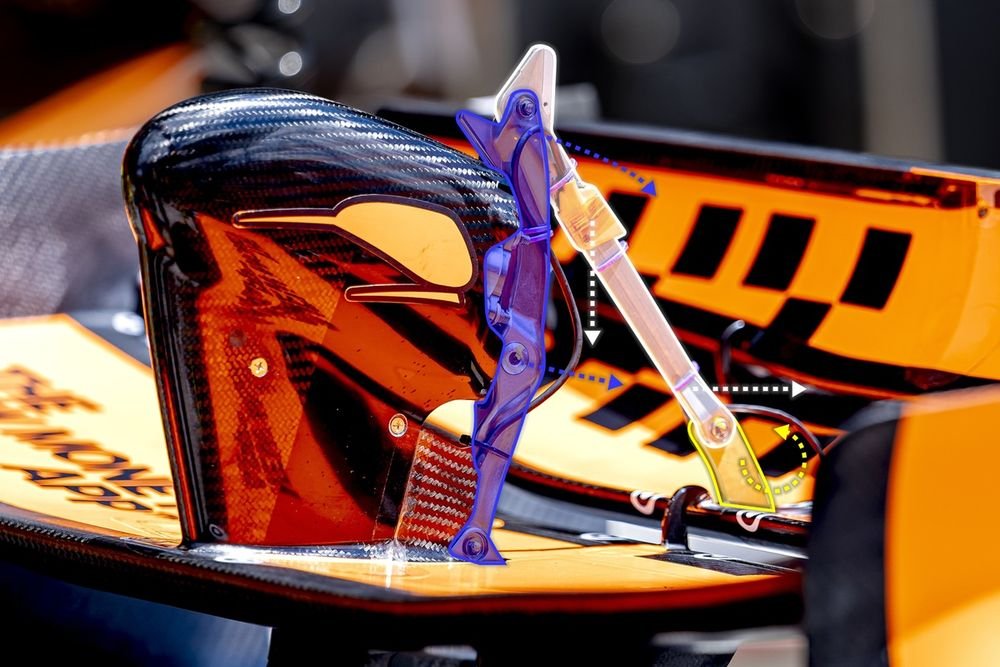

Quando a asa móvel é ativada, o primeiro elo (mostrado em azul nas imagens) é empurrado por um pistão que se estende a partir do atuador até atingir um ângulo de aproximadamente 45 graus. O segundo elo (mostrado em branco) se move de acordo, estendendo-se em uma posição quase horizontal. Finalmente, o terceiro elo (mostrado em amarelo), que está conectado à aba móvel inferior, gira para cima até formar um ângulo próximo a 90 graus com o segundo elo.
Estrutura de Suporte e Vantagens
Em suma, o elo amarelo final é o componente que fisicamente levanta e suporta as abas, terminando em uma posição vertical. Com esse arranjo, os pontos de pivô não estão conectados a uma estrutura de suporte fixa, como acontece na Red Bull — que exigiu a construção de uma "gaiola" rígida para abrigar o mecanismo. Em vez disso, os elos servem como a estrutura de suporte, o que provavelmente oferece uma vantagem em termos de economia de peso também. Trata-se de uma solução de engenharia altamente intrincada, mas excepcionalmente inteligente.
Conclusão
A apresentação do protótipo de asa traseira pivotante da McLaren representa um avanço significativo na engenharia de Fórmula 1, destacando a complexidade e a inovação que caracterizam as atuais competições. As decisões tomadas pelos engenheiros da equipe em relação ao design e funcionamento da asa podem influenciar não apenas o desempenho do carro, mas também o futuro das tecnologias utilizadas na categoria.
